Mounted points

Overview of mounted point shapes

The table below provides an overview of the shapes available.



A = diameter
B = width
C = spindle
Header 2
Shape
A (dia. in mm)
B (dia. in mm)
C (dia. in mm)

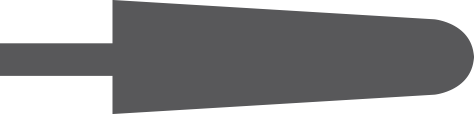

slijpstiften-vormen-A3
A3
22
70
6
slijpstiften-vormen-A4
A4
30
30
6
slijpstiften-vormen-A5
A5
20
28
6
slijpstiften-vormen-A11

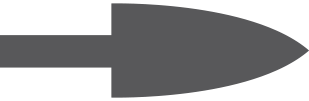

A11
21
45
6
slijpstiften-vormen-A12
A12
18
30
6
slijpstiften-vormen-A12S
A12S
12
12
6
no-alt
A15
6
25
6
slijpstiften-vormen-A20s
A20S
20
20
6
slijpstiften-vormen-A21
A21
25
25
6
slijpstiften-vormen-A25
A25
25
25
6
slijpstiften-vormen-A26
A26
16
16
6
slijpstiften-vormen-B42
B42
13
20
3
slijpstiften-vormen-B52
B52
10
20
6
slijpstiften-vormen-B90
B90
13
13
3
slijpstiften-vormen-B121
B121
13
13
3
slijpstiften-vormen-B122
B122
10
10
3
slijpstiften-vormen-W153
W153
5
10
3
slijpstiften-vormen-W160
W160
6
6
3
slijpstiften-vormen-W163
W163
6
13
3
slijpstiften-vormen-W175
W175
10
10
6
slijpstiften-vormen-W176
W176
10
13
6
slijpstiften-vormen-W177

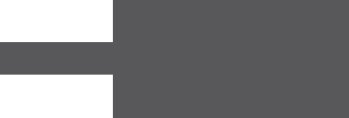

W177
10
20
6
slijpstiften-vormen-W178
W178
10
25
6
slijpstiften-vormen-W179

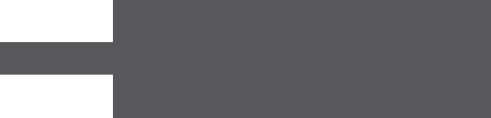

W179
10
32
6
slijpstiften-vormen-W183
W183
13
6
6
slijpstiften-vormen-W186
W185
13
13
6
slijpstiften-vormen-W186
W186
13
20
6

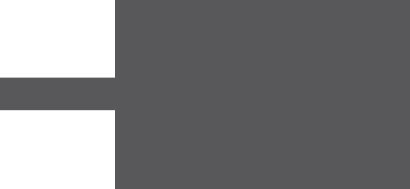

slijpstiften-vormen-W196
W196
16
25
6
slijpstiften-vormen-W204

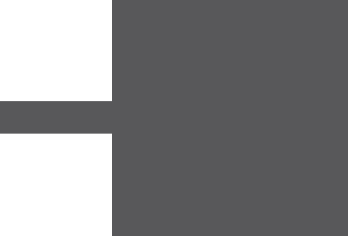

W204
20
20
6

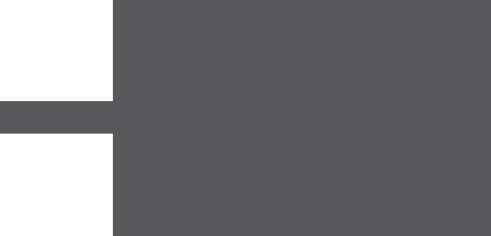

slijpstiften-vormen-W206
W206
20
32
6
slijpstiften-vormen-W220

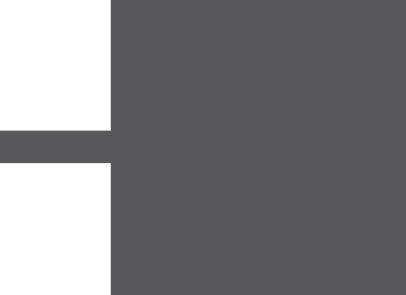

W220
25
25
6
slijpstiften-vormen-W227

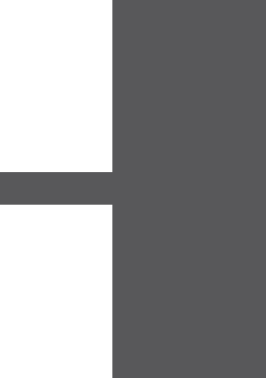

W227
32
13
6
slijpstiften-vormen-W229

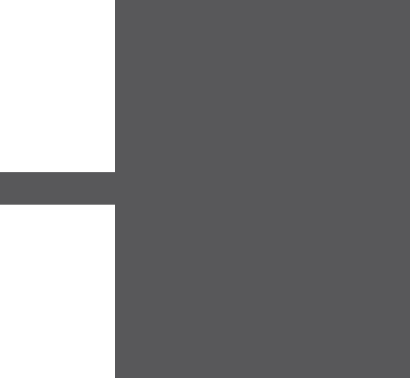

W229
32
25
6
slijpstiften-vormen-W230
W230
32
32
6
slijpstiften-vormen-W236
W236
40
13
6
slijpstiften-vormen-W237

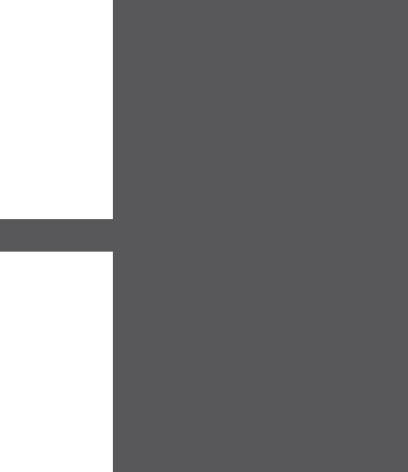

W237
40
25
6

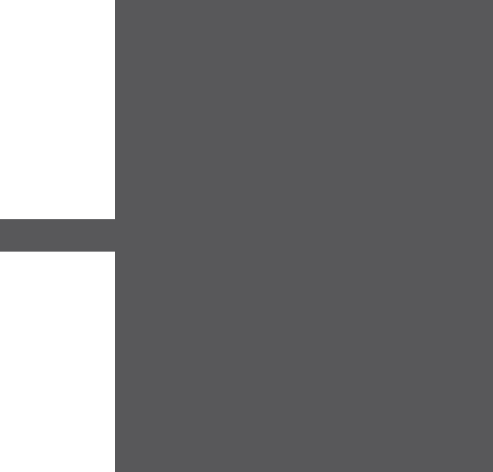

slijpstiften-vormen-W4032
W4032
40
32
6
Info
If you need other dimensions, parameters or grain, just get in touch with Cibo.
